シャオミ、135億元を投じた「玄戒O1」・「玄戒T1」チップを発表

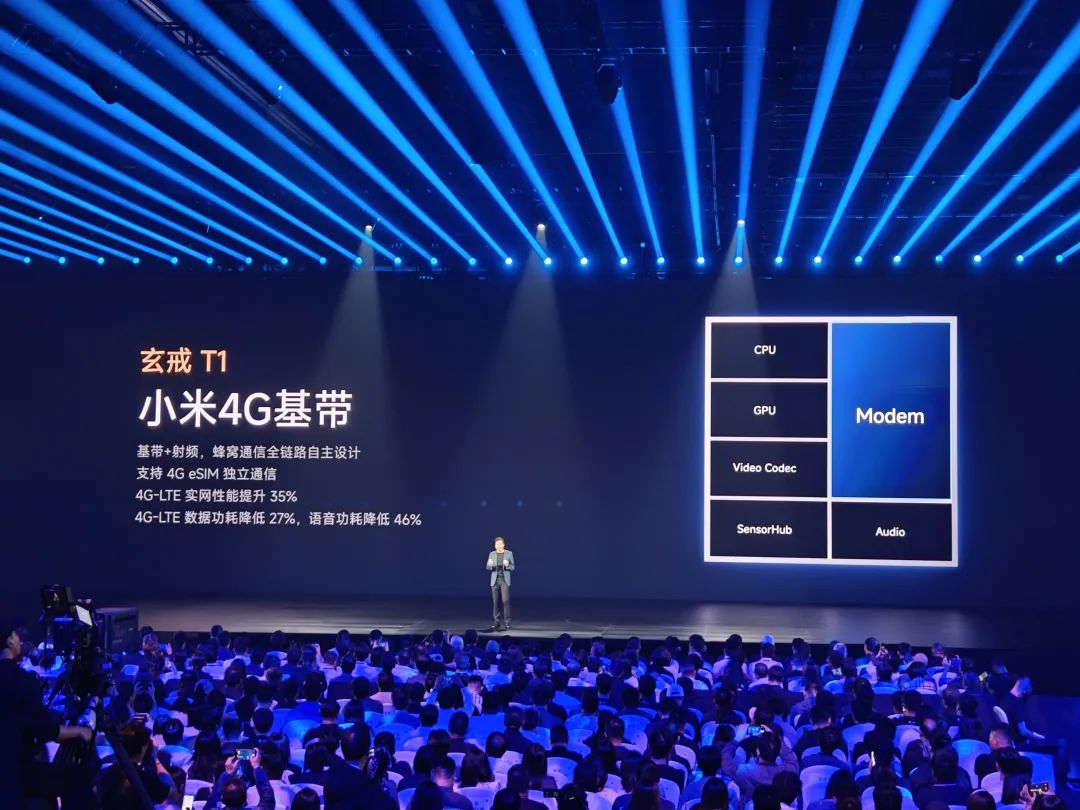

５月22日夜、シャオミは北京で「新たな出発点」をテーマにした戦略新製品発表会を開催し、中国国内初の3nmフラッグシップSoCチップ「玄戒O1」を正式発表した。その他、フラッグシップスマホ「Xiaomi 15S Pro」とタブレット「Xiaomi Pad 7 Ultra」にも「玄戒O1」が全面搭載されている。これにより、シャオミはApple、Samsung、Huaweiに続き、世界で4番目、中国国内で2番目となる自社開発フラッグシップSoCチップを保有するスマホメーカーとなった。さらに、シャオミの初代の4G対応スマートウォッチ用チップ「玄戒T1」も同時発表され、自社開発モデムチップのブレイクスルーを達成した。
シャオミCEOの雷軍（レイ・ジュン）氏は「玄戒O1とT1の成功は、シャオミがフルスタックのチップ設計能力を獲得したことを示す」と述べた。
TSMC N3Eプロセス、190億個のトランジスタ
フラッグシップSoCである玄戒O1は、TSMCの第2世代3nmプロセス「N3E」を採用した。
初代3nmプロセス「N3」と比べ、N3Eは設計上の欠点を改善し、N5プロセスと比較して同等消費電力で性能15-20%向上し、同等性能で消費電力30-35%低減を実現した。ロジック密度は約1.6倍（当初計画のN3比ではやや低い）、チップ密度は約1.3倍となった。TSMCのデータによると、N3Eと比べ、N3比は約5%の性能向上をもたらす。

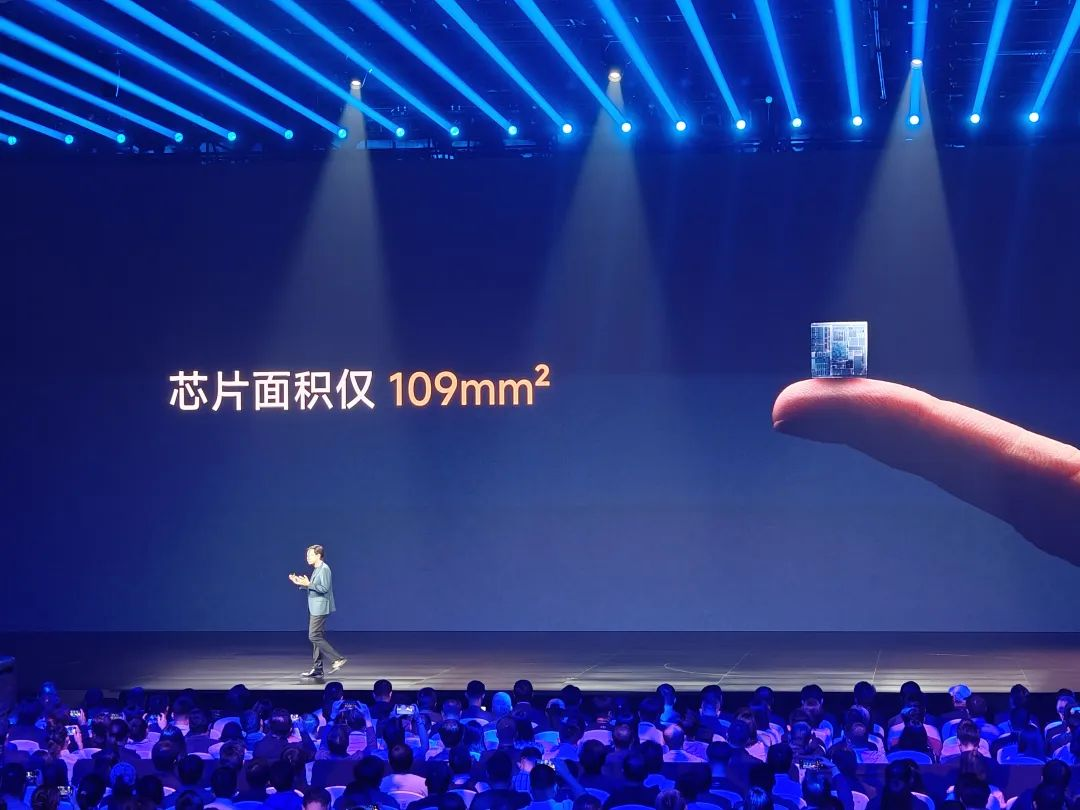

N3Eの採用により、玄戒O1のトランジスタ数は190億個に達し、Dimensity 9400（291億個）より少ない。これは玄戒O1がモデムを内蔵せず、Dimensity 9400が5Gモデムを統合しているためと考えられる。チップ面積から見ると、玄戒O1が109mm²、Dimensity 9400が124.1mm²だ。
現在米国政府は中国の先進プロセス製造能力を制限しているが、エンティティ・リスト対象外の中国チップ設計企業（非AIチップ）はTSMCやSamsungの先進プロセスを利用可能だ。現行規制は主にAIチップを対象とし、自動車・消費向けチップは影響を受けていない。

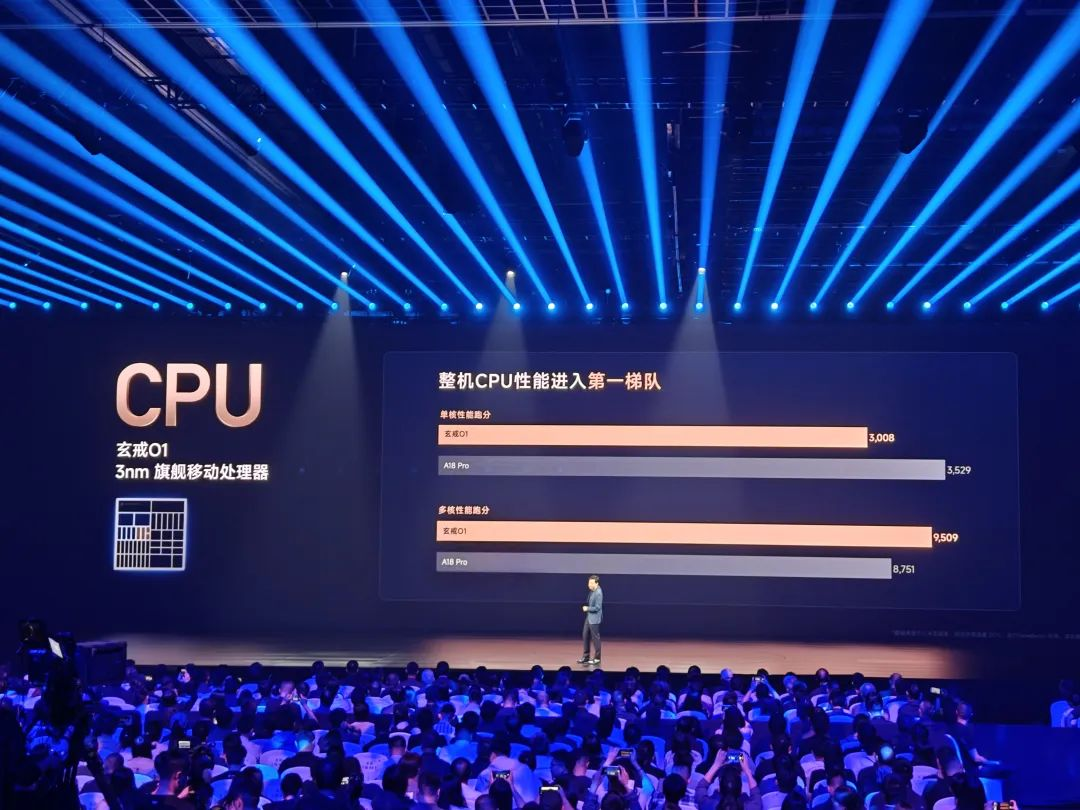

10コアCPUアーキテクチャ、マルチコア性能でDimensity 9400を上回る
MediaTek Dimensity 9300を発表して以来、フラッグシップSoCはオールビッグコアの8コア設計が主流となったが、玄戒O1は10コア設計を採用した。性能向上と消費電力抑制を両立させる。
具体的には、玄戒CPUコアは、2つの3.9GHz Arm Cortex-X925メガコア、4つの3.4GHz Cortex-A725ラージコア、2つの1.9GHz Cortex-A725エネルギー効率の良いラージコア、2つの1.8GHz Cortex-A520エネルギー効率の良いスモールコアだ。
注目に値するのは、Dimensity 9400のCortex-X925は1コア（3.62GHz）だが、玄戒O1はCPU内部配線の最適化（独自のエッジ給電技術、480個の標準セル設計、高速レジスタなど）により3.9GHzを実現した。

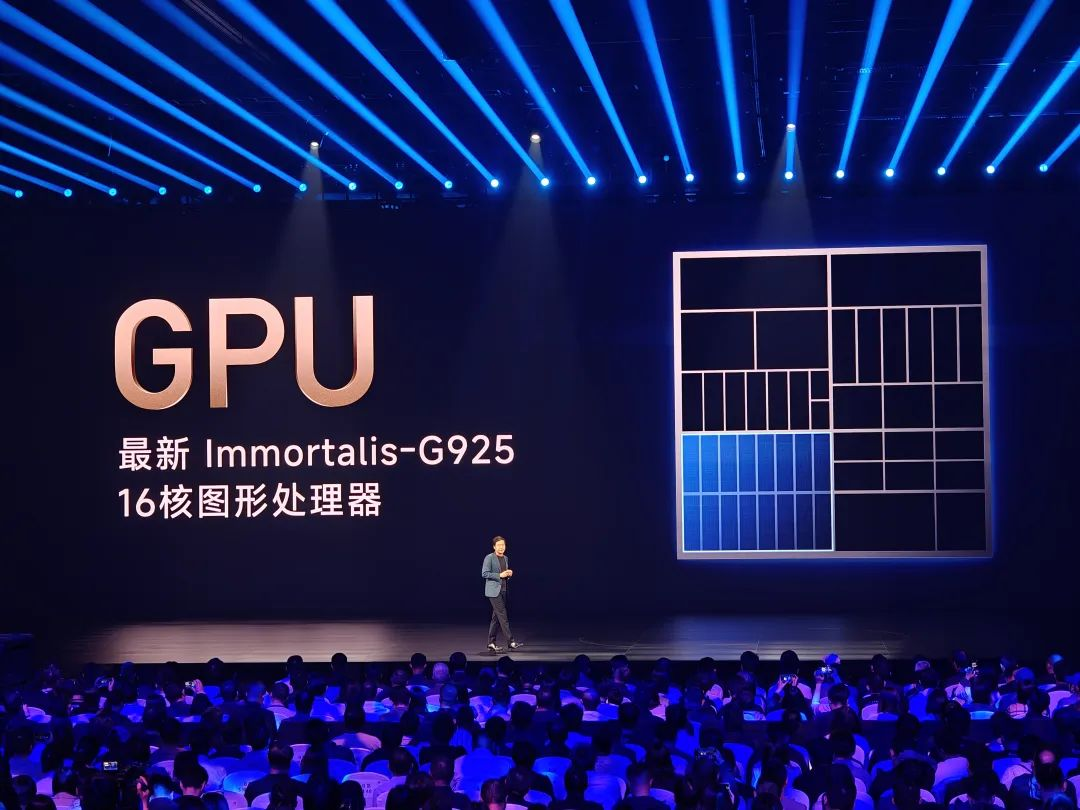

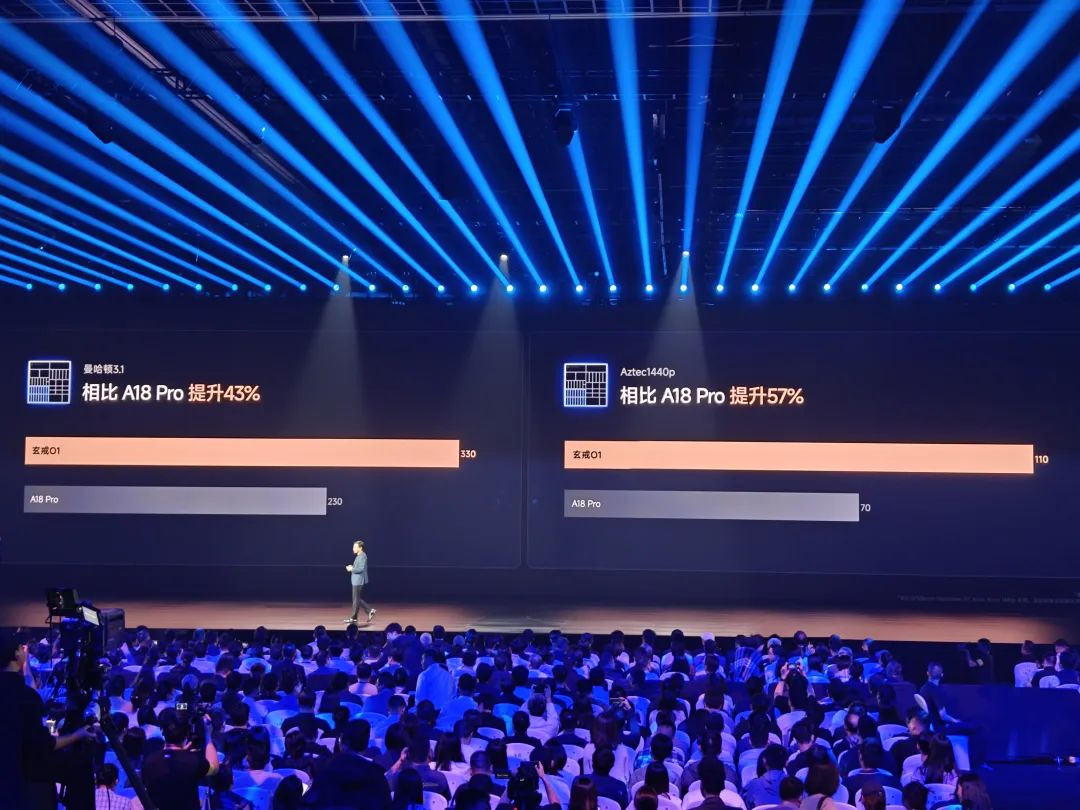

第4世代ISP統合
玄戒O1は、シャオミの独自開発した第4世代ISP技術をさらに統合しており、毎秒最大87億ピクセルを処理できる。新たに設計された3段階の処理パイプラインは、より多くの画像アルゴリズムのRawドメイン移行を容易にする。内蔵の3Aアクセラレーションユニットは、オートフォーカス、露出、ホワイトバランスの速度を最大100％向上させ、撮影体験を大幅に改善することができる。 さらに、HDRマルチフレームフュージョンとAIインテリジェントノイズリダクションのデュアル画質ユニットは、4Kナイトビデオに高いダイナミックレンジをもたらし、フレームごとにAIノイズリダクションをビデオ画像に対して実行することができ、S/N比を最大20倍向上させることができる。
6コアNPU、44TOPS演算能力
発表会では、雷氏は玄戒O1のNPU部分について詳しく紹介しなかったが、玄戒O1は今回、6コアのNPUを統合し、18432の乗算アキュムレータを搭載し、演算能力は44TOPSに達し、シャオミのエンド側モデルの第3世代では、低消費電力を通じて、より強力なAI処理能力を実現することができるという。
「チップ開発」が新たな出発点、今後10年で500億元追加投資
2024年時点でシャオミは世界第3位のスマホメーカーで、世界出荷台数は1億6850万台に達する。 同時に、シャオミの製品ラインは、タブレットPC、PC、スマート家電、ウェアラブルデバイス、および多くのIoTデバイスをカバーしている。これは、シャオミ自社のチップ需要が極めて大きいというのは明らかだ。
サプライチェーンの安全性、独立性と制御性、ソフトウェアとハードウェアの統合（急増するOSの相乗効果）、製品の差別化された競争優位性の強化、ユーザー体験の向上、ハードサイエンスの技術力の強化、ブランド影響力の強化、あるいはチップ調達コストの抑制の観点から見ても、自社開発SoCチップは極めて重要なリンクだ。
そのため、シャオミは2021年にチップ設計子会社-上海玄戒科技有限公司を設立した。玄戒プロジェクトは当初から「最先端プロセス技術、フラッグシップのトランジスタ、性能と省電力性が高い」というの目標に設定した。これを実現するため「最低10年間で500億元以上を投資する」と計画している。
